Блочные буровые установки ББУ 000


Блочные буровые установки ББУ 000 с гидравлическим приводом подвижного вращателя предназначены для бурения скважин при инженерно-геологических изысканиях с отбором проб грунта.

Блочные буровые установки ББУ 000 обеспечивают колонковое и бескерновое бурение «всухую» / с промывкой / с продувкой, ударно-вращательное (пневмоударники), шнековое, динамическое зондирование грунтов. При использовании комплекта КИЗ-000 возможно производить статическое зондирование грунтов. Комплектация установки гидромолотом позволяет отбирать пробы грунта ненарушенной структуры забивными грунтоносами.

Варианты исполнения ББУ 000:
- блочный вариант;
- неразборный вариант;
- с помощью монтажных комплектов ББУ 000 устанавливается на транспортные средства, соответствующей грузоподъемности: автошасси УАЗ-39094 «Фермер», ГАЗ-33081 «Егерь», гусеничные вездеходы ГАЗ-34091 «Бобр»,гусеничных транспортерах  ГТМ-0,8,ГТМ-1,4.

По желанию заказчика возможно исполнение стойки (мачты) ББУ 000 в облегченном варианте из алюминия

ббу000_1

Варианты привода буровой установки:
Разборный вариант ББУ 000

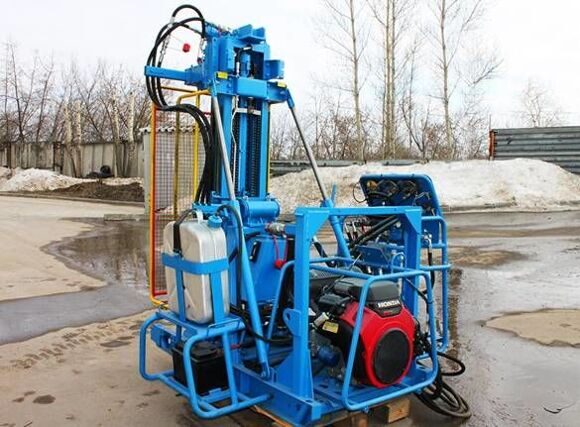

- ББУ000-10.00.00.000 - с бензиновым двигателем Honda
- ББУ000-14.00.00.000 - с бензиновым двигателем Vanguard
- ББУ000-11.00.00.000 - с электрическим двигателем.

- ББУ000-12.00.00.000 - с дизельным двигателем Lombardini

Неразборный вариант: без БРС (БРС установлены в рукавах гидросистемы),
без возможности разбора на отдельные блоки), отсутствует наклонное бурение:
- ББУ000-20.00.00.000 - с бензиновым двигателем Honda
- ББУ000-24.00.00.000 - с бензиновым двигателем Vanguard
- ББУ000-21.00.00.000 - с электрическим двигателем
- ББУ000-22.00.00.000 - с дизельным двигателем Lombardini



Блочный вариант ББУ 000 состоит из:
- основания;
- стойки с механизмом подачи;
- вращателя;
- силового блока: двигателя (бензиновый, дизельный, электродвигатель) с маслонасосами;
- аккумулятора и бензобака (используется в варианте привода от бензинового и дизельного двигателя);
- маслобака с рукавами;

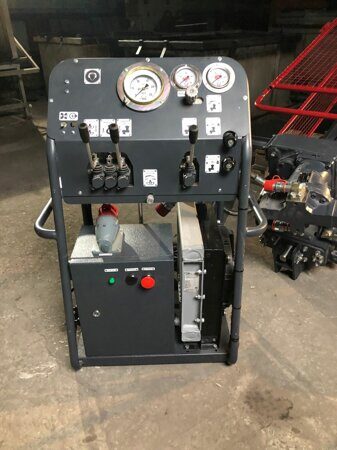

- пульта управления с теплообменником.
По желанию Заказчика может быть изготовлен неразборный вариант ББУ 000.

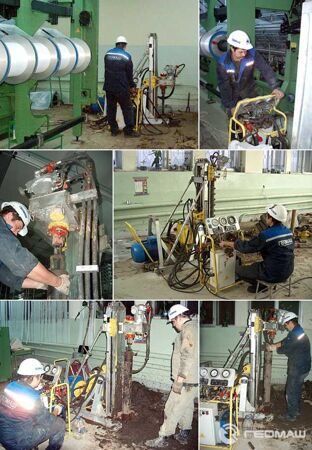

Бурение скважин в подвальном помещении

Особенности установки:

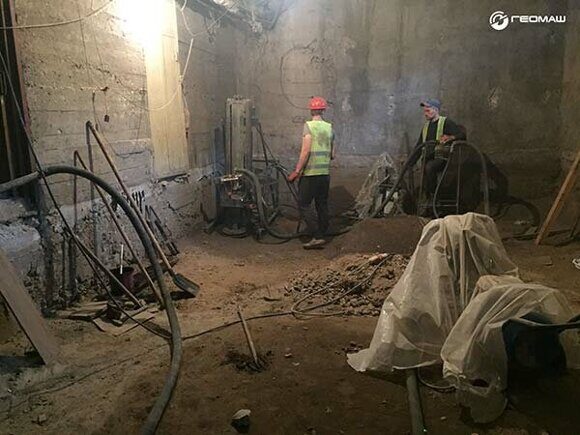

- позволяет производить работы в стесненных условиях, в т.ч. в зданиях и подвальных помещениях с ограничением габаритов по высоте.
- закрепленные на основании блоки и узлы могут быть сняты и размещены в удобном для обслуживания месте на расстоянии, определяемом длиной рукавов гидросистемы;
- для простоты монтажа и демонтажа блоков и узлов, соединения гидравлических рукавов осуществляются с помощью быстроразъемных соединений;
- стойка механизма подачи снабжена телескопическими подкосами для повышения её устойчивости в наклонном положении под действием осевой нагрузки и момента вращения;
- для повышения устойчивости установки при бурении стойка механизма подачи имеет систему «дампинга» (продольное перемещение стойки до упора в грунт с фиксацией);
- бурение на склонах и откосах.

АРТИКУЛ

ББУ 000

ХОД ПОДАЧИ, ММ

1400

ХОД ПРОДОЛЬНОГО ПЕРЕМЕЩЕНИЯ СТОЙКИ, ММ

900

ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЯ, ОБ/МИН

0-700

КРУТЯЩИЙ МОМЕНТ, МАКС., КГCМ

150

СКОРОСТЬ ПОДАЧИ, М/С

0,4

УСИЛИЕ ПОДАЧИ, КГС:



- ВВЕРХ

1500

- ВНИЗ

1500

ДЛИНА БУРИЛЬНОЙ ТРУБЫ, ММ:



- ПРИ ВРАЩАТЕЛЬНОМ БУРЕНИИ

1000

- ПРИ ПНЕВМОУДАРНОМ БУРЕНИИ

750

МОЩНОСТЬ ДВИГАТЕЛЯ, КВТ:



- БЕНЗИНОВОГО

17,6/25,7

- ДИЗЕЛЬНОГО

17,1

- ЭЛЕКТРИЧЕСКОГО

17,1

ГАБАРИТНЫЕ РАЗМЕРЫ (ПЕРЕДВИЖЕНИЯ РАЗБОРНАЯ УСТАНОВКА), ММ:



- РАБОЧЕЕ ПОЛОЖЕНИЕ (ВЫСОТА/ШИРИНА/ДЛИНА)

2000/1550/1700-2590*

ГАБАРИТНЫЕ РАЗМЕРЫ (ПЕРЕДВИЖЕНИЯ НЕРАЗБОРНАЯ УСТАНОВКА), ММ:



- РАБОЧЕЕ ПОЛОЖЕНИЕ (ВЫСОТА/ШИРИНА/ДЛИНА)

2000/1550/1700-2590*

УСЛОВНАЯ ГЛУБИНА БУРЕНИЯ, М:



- ШНЕКАМИ

до 25

- КОЛОНКОВЫМ "ВСУХУЮ"

до 30

- С ПРОДУВКОЙ

до 50

- С ПРОМЫВКОЙ

до 50

- ПНЕВМОУДАРНИКАМИ

до 50
