Предназначен для извлечения бурильных и обсадных труб из скважины

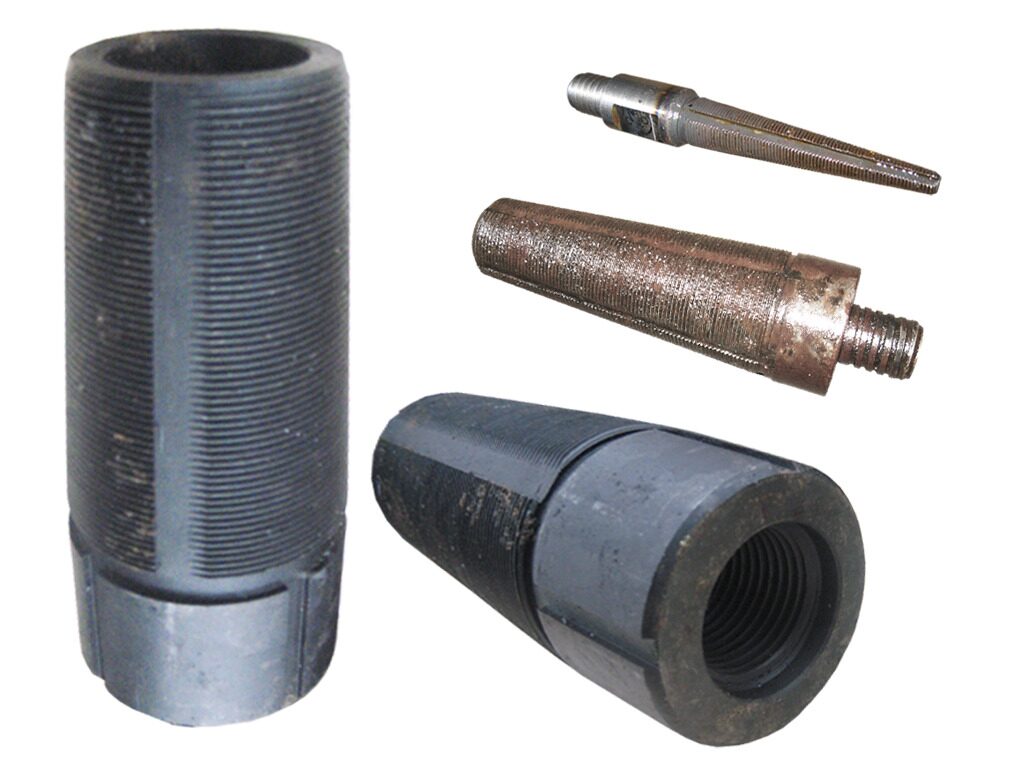

Метчик ловильный ГОСТ 8483-81
Используется для извлечения оставшихся в скважинах при геологоразведочном бурении бурильных, колонковых и обсадных труб путем соединения с аварийным концом трубы за нарезаемую ими резьбу. Для этого на конусной поверхности метчика имеется остроугольная резьба. Пример обозначения: Метчик ловильный Д1 ГОСТ 8483-81
|
Марка |
Наружный диаметр, мм |
Внутренний диаметр бурильной трубы, мм |
Диаметр скважины, мм не менее |
Длина, мм |
Масса, кг |
Примечание |
А1 |
33 |
13-28 |
36 |
250 |
0,82 |
С наружной резьбой по ГОСТ 8467-33 |
А2 |
44 |
15-32 |
46 |
280 |
1,24 |
Б1 |
42 |
29-37 |
46 |
160 |
0,87 |
С внутренней резьбой по ГОСТ 8467-33 |
Б2 |
55 |
42-50 |
59 |
160 |
1,84 |
В1 |
106 |
20-57 |
112 |
500 |
9,54 |
С внутренней резьбой З-50, с воронкой |
В2 |
128 |
20-57 |
132 |
500 |
9,55 |
В3 |
148 |
20-57 |
152 |
500 |
9,65 |
Д1 |
71 |
51-64 |
76 |
220 |
3,19 |
С внутренней резьбой З-50 |
Д2 |
81 |
71-82 |
93 |
190 |
4,92 |
Д3 |
105 |
89-100 |
112 |
200 |
9,76 |
Д4 |
125 |
108-120 |
132 |
200 |
11,51 |
Д5 |
144 |
126-139 |
152 |
200 |
14,97 |
|
Колокол ловильный
Используется для извлечения аварийных бурильных труб за нарезаемую им на трубе или замке наружную резьбу. Колокол обычно применяют при больших диаметрах скважин (76-132 мм) и в случае невозможности использовать метчик, например, при клиновом или спиральном изломе трубы. Обозначение: Колокол ловильный Б3 ГОСТ 8565-81
|
Марка |
Наружный диаметр, мм |
Наружный диаметр бурильной трубы, мм |
Диаметр скважины, мм не менее |
Длина, мм |
Масса, кг |
Примечание |
А1 |
57 |
32-44 |
59 |
135 |
1 |
Без воронки по ГОСТ 8467-33 |
А2 |
74 |
41-66 |
76 |
240 |
2,8 |
Б1 |
76 |
40-59 |
92 |
260 |
3,75 |
С воронкой |
Б2 |
76 |
40-59 |
112 |
260 |
3,75 |
Б3 |
76 |
40-59 |
132 |
260 |
3,75 |
Б4 |
108 |
48-85 |
132 |
400 |
14,5 |
Б5 |
108 |
48-85 |
152 |
400 |
14,5 |
|
|
