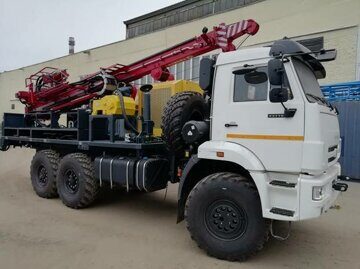

⦁ Буровая установка УГБ 585 ССК применяется при структурно-поисковом бурении, инженерно-геологических исследованиях грунтов в строительстве,
сооружении скважин водоснабжения,геологической разведке месторождений твердых полезных ископаемых,
бурении скважин технического назначения в условиях умеренного макроклиматического района по ГОСТ 16350.
⦁ Буровая установка обеспечивает бурение скважин различной глубины в зависимости от типа бурильной колонны и диаметра бурового инструмента.
|
Транспортные базы: УРАЛ, КАМАЗ, рамное основание, гусеничные шасси МТЛБ и МТЛБу, трелевочный трактор, гусеничная тележка.
Вращательное колонковое бурение твердосплавным и алмазным породоразрушающим инструментом с применением бурового
инструмента типа ССК (WIRELINE)
⦁ Вращательное колонковое бурение одинарными колонковыми трубами
⦁ Ударно-вращательное бурение твердосплавным породоразрушающим инструментом с отбором и без отбора керна
⦁ Ударно-канатное бурение
⦁ Высокий крутящий момент вращателя, 530 кгс*м
⦁ Двухскоростной гидроприводной вращатель (1200 об/мин; 490 Нм)
⦁ Высокая скорость перемещения вращателя до 1,6 м/с
⦁ Сдвиг вращателя с оси скважины гидроцилиндром
⦁ Возможность бурения наклонных скважин
⦁ Для повышения устойчивости при бурении мачта оборудована механизмом ее продольного
перемещения до упора в грунт
⦁ Наличие лебедки для ударно-канатного бурения, желонирования скважин, механизации процесса спуска/подъема обсадных колонн и бурильных труб, в том числе и для проведения вспомогательных операций
⦁ Наличие специальной лебедки для СПО со съемным керноприемником
⦁ Счетчик моточасов, сигнализатор опасного напряжения и переподъема
⦁ Насос плунжерный НБ-160/6,3 (расход - 160 л/мин., давление - 6,3 МПа)
⦁ Компрессор Airman или КВ - 12/12С (давление - 1,2 МПа., производительность - 12 м 3/мин.)
⦁ Сварочный генератор / электростанция
⦁ Лебедка для СПО со съемным керноприемником
⦁ Лебедка для ударно-канатного бурения
⦁ Гидравлический трубодержатель
⦁ Гидравлический ключ
⦁ ССК (снаряд со съемным керноприемником) типоразмерами PQ, HQ, NQ.
Технические характеристики
Рекомендуемая глубина бурения, м: |
|
- NQ |
1000 |
- HQ |
600 |
- PQ |
450 |
Ход подачи, м |
5,2 |
Длина бурильной трубы макс., м |
4,7 |
Усилие подачи вверх/вниз, кгс |
10000/5000 |
Вращатель |
гидроприводной |
Частота вращения, об/мин |
|
- I скорость |
102-300 |
- II скорость |
900-1200 |
Крутящий момент, Н*m |
|
- I скорость |
5300-1800 |
- II скорость |
640-490 |
Лебедка - грузоподъемность, кгс |
|
основная |
3000/6000 |
керновая |
1000 |
|
